#11e Clock Module


Description

  • Clock - Crystal recomended 7.3728Mhz
  • 74HCT04N
  • 51 x 102 mm
  • 40 pin bus connector

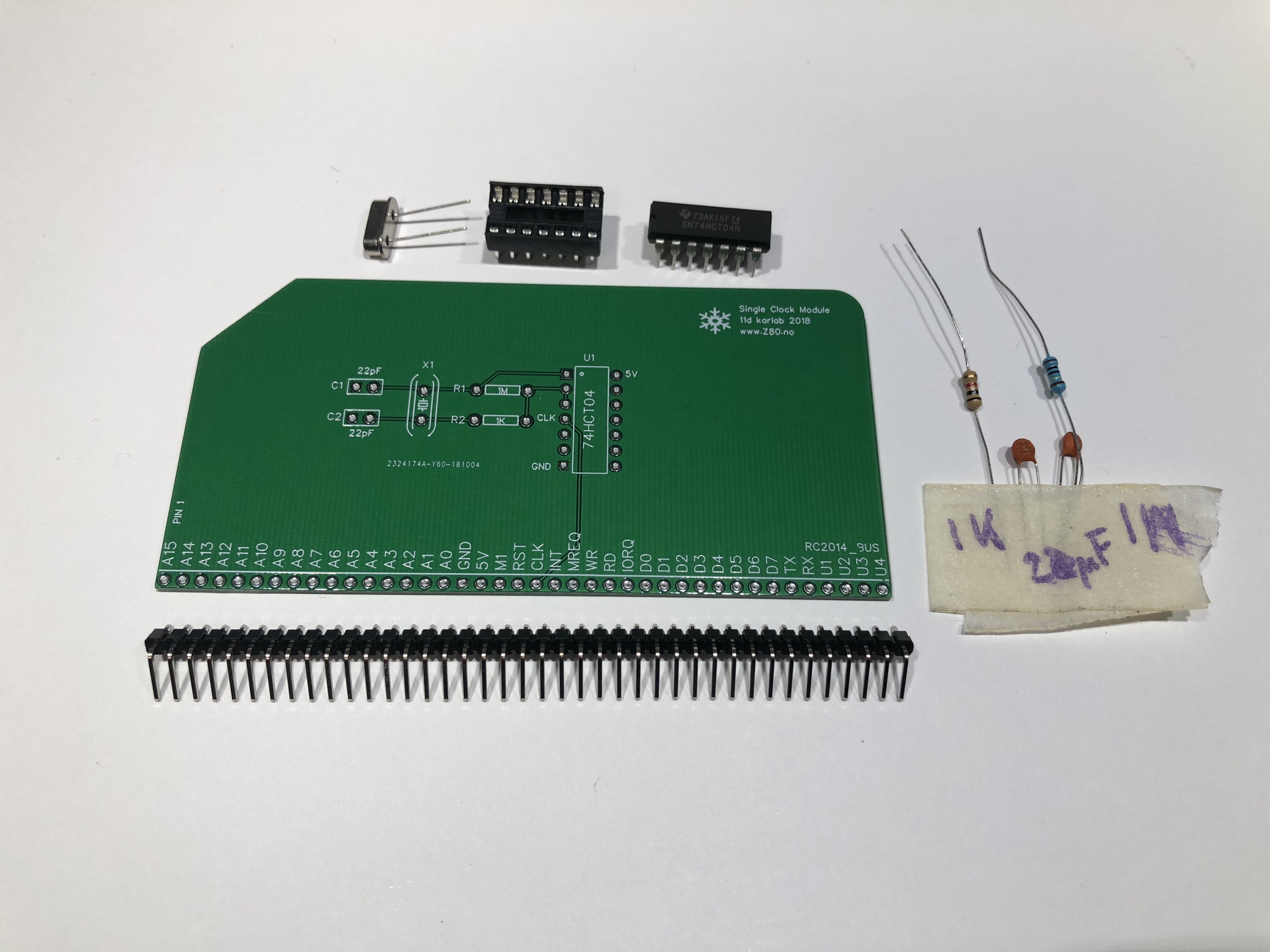

Components

  • PCB - 11e
  • DIP-14 socket
  • 74HCT04
  • Crystal 7.3728 Mhz
  • 40pin angled male connector
  • Resistor 1K
  • Resistor 1M
  • Capacitor 22pF (2x)

My Image
My Image
My Image
