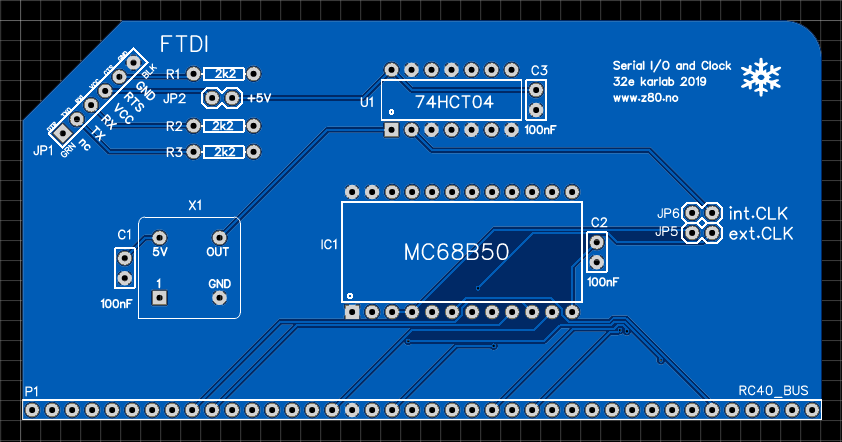

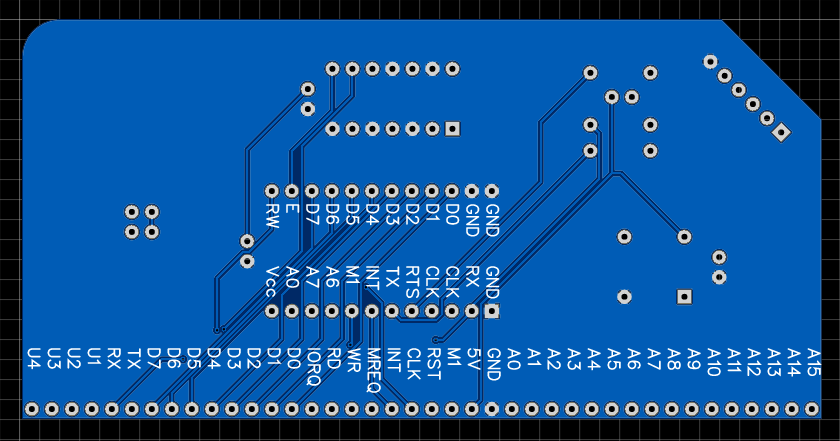

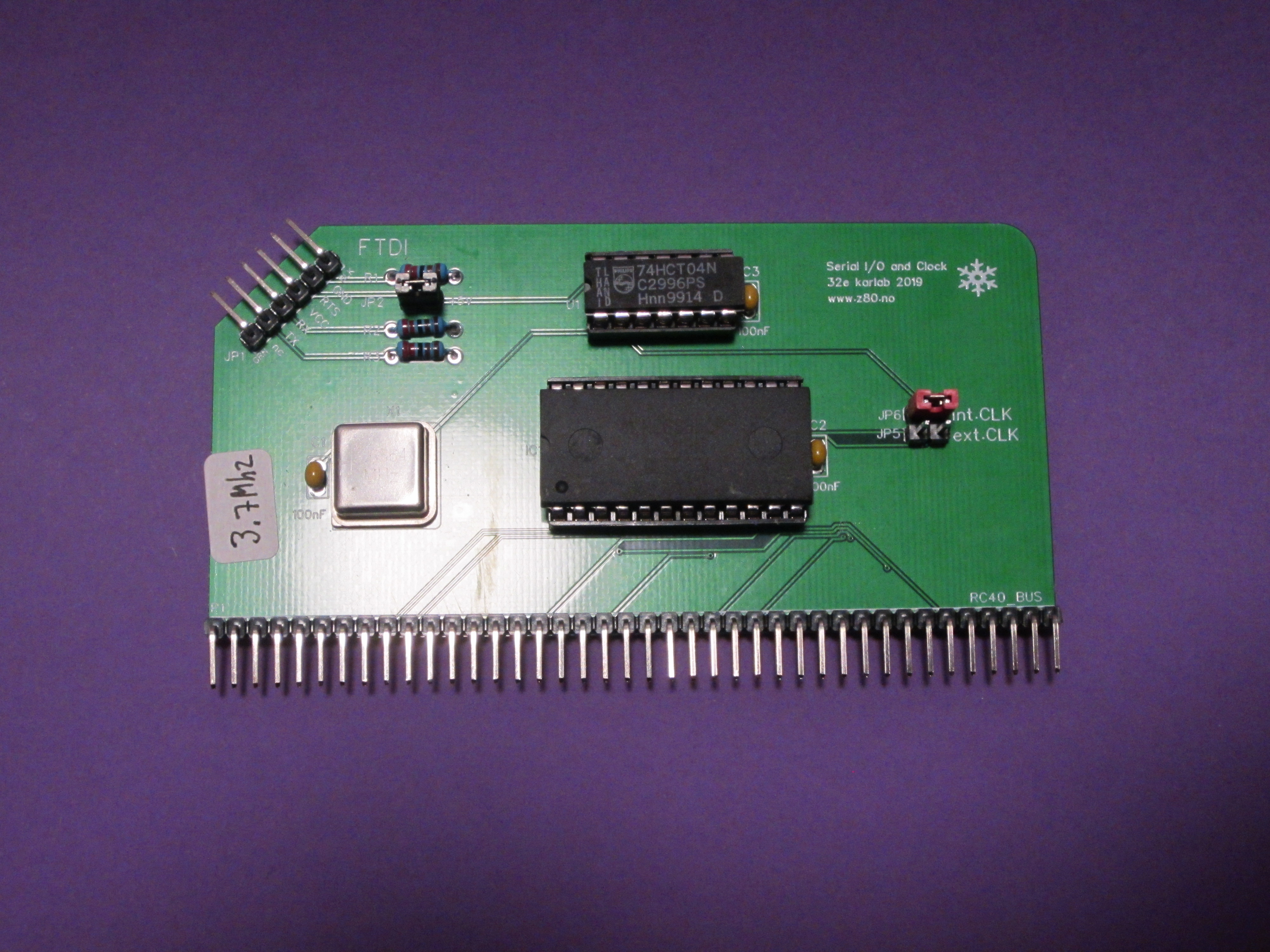

#32e Serial + Clock Module


Description

  • MC68B50 ACIA
  • Crystal Oscillator, rec. 7.3728Mhz
  • 51 x 102 mm
  • RC40 bus connector

Components

  • PCB - 32e
  • DIP-24 socket
  • MC68B50 ACIA
  • DIP-14 Socket
  • 74HCT04N
  • Crystal Oscillator, rec. 7.3728Mhz
  • 2.2k resistors (3x)
  • 100nF capacitors (3x)
  • 6pin angled male adaptor (FTDI)
  • pins and jumpers
  • 1x40 pin angled male connector
