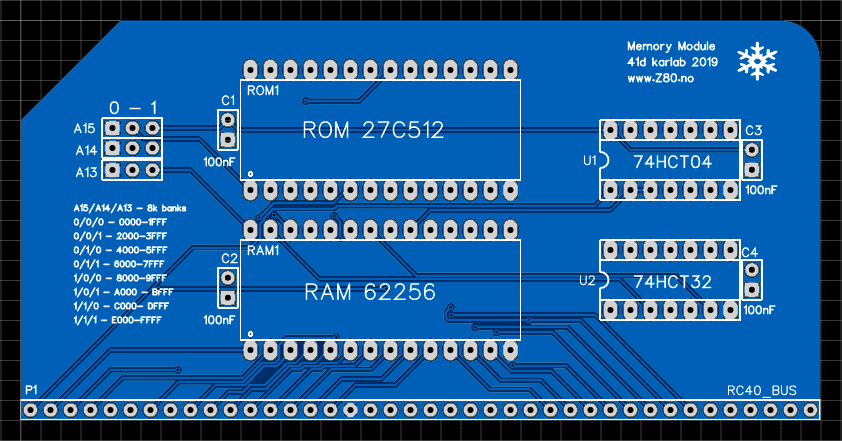

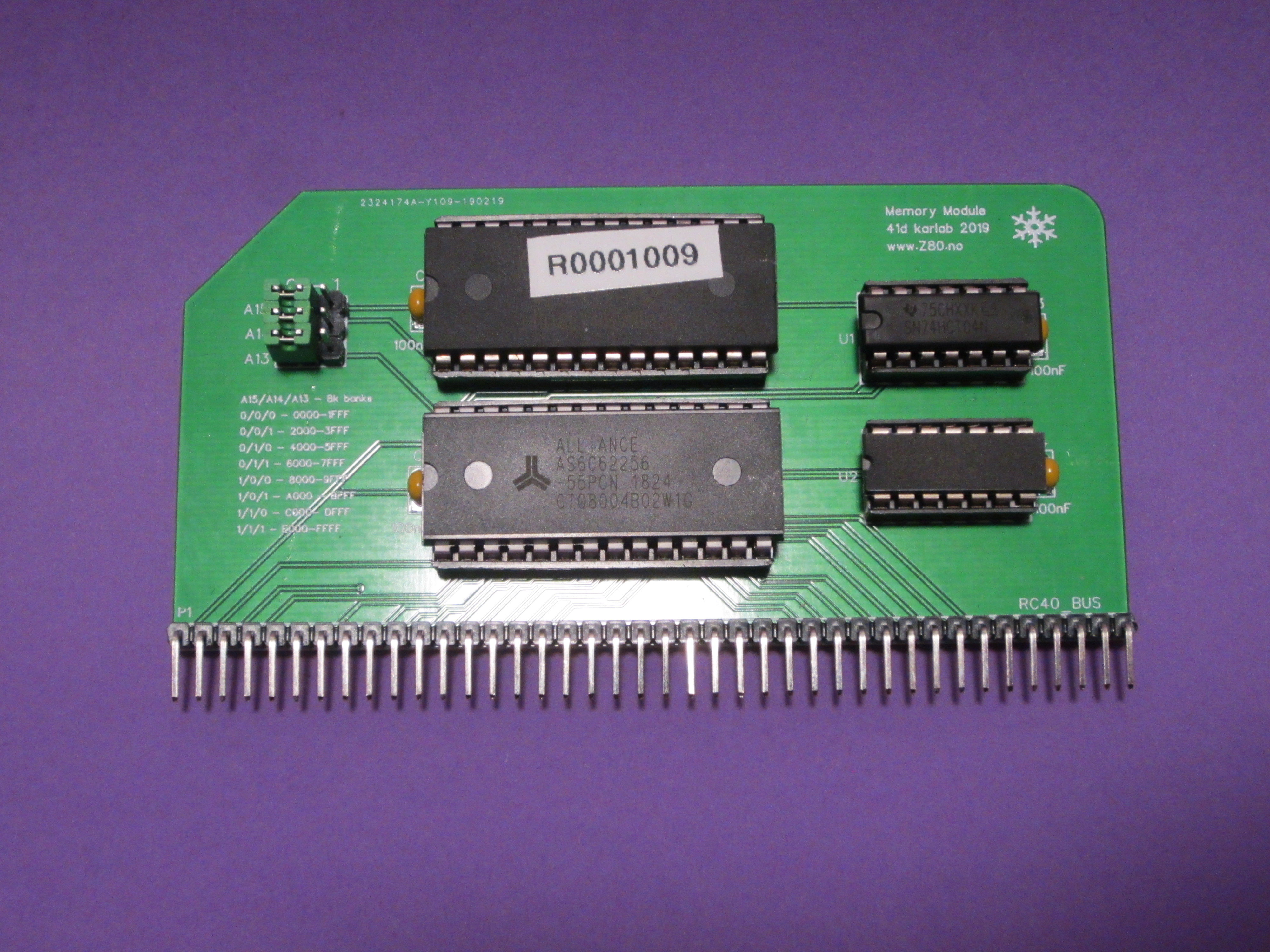

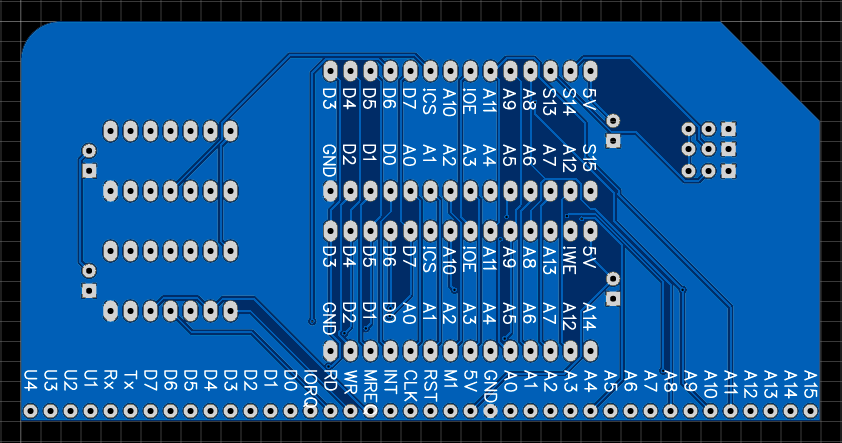

#41d Memory Module (RAM + ROM)


Description

  • RAM 32kb
  • ROM 8 banks x 8kb (64kb)
  • 51 x 102 mm
  • RC40 bus connector

Components

  • PCB - 41d
  • DIP-28 socket (2x)
  • DIP-14 socket (2x)
  • RAM 26256 (32kb)
  • ROM 27C512 (64kb)
  • 74HCT32
  • 74HCT04
  • 100nF capacitors (4x)
  • pins and jumpers
  • 1x40 pin angled male connector
